ДЕРМАТОМ ЭЛЕКТРИЧЕСКИЙ ДИСКОВЫЙ
ДЭД
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
1. НАЗНАЧЕНИЕ
Дерматомы
электрические дисковые ДЭД (в дальнейшем дерматомы) предназначены
для срезания кожных лоскутов при проведении кожно-пластических
операций или некротированных тканей при некрэктомии.
Дерматомы могут применятся в ожоговых, травматологических и хирургических
отделениях медицинских учреждений.
Условия эксплуатации дерматома:
· температура окружающего воздуха от +10°С до +35°С;
· относительная влажность от 45% до 80%;
· атмосферное давление от 84 кПа до 106 кПа
(630-800 мм рт. ст.).
2. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Дерматом состоит из насадки с
дисковым ножом, электропривода (см. рис. 2.1) и блока питания.
Блок питания поставляется в комплекте с педалью и шнуром питания.

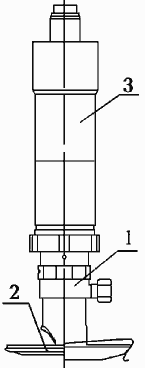

Рис. 2.1. Общий вид дерматома. 1-насадка; 2-дисковый нож;
3-электропривод.
3. ПОДГОТОВКА ДЕРМАТОМА К РАБОТЕ
Все операции по подготовке дерматома к работе, сборке и разборке
производить над столом с мягким покрытием.
Распаковать в условиях стерильности простерилизованные электропривод,
насадку, нож и детали с инструментом для крепления ножа на оси
насадки.
Перед смазкой необходимо разобрать насадку следующим образом (см.
рис. 3.1):
Рис. 3. 1.
Отщелкнуть пружину 1 и снять крышку
2. Установить фиксатор 3 в пазы на корпусе насадки ключом 4 открутить
гайку 5. Снять дисковый нож 6 и вынуть планшайбу (она показана
на рис. 4.1 под №2).
Произвести смазку стерильным маслом вазелиновым медицинским по
ГОСТ 3164 следующим образом:
· повернуть дерматом ободом вверх и капнуть из пипетки 2-3 капли
масла внутрь корпуса, на вал. Провернуть вал несколько раз рукой,
установить планшайбу на место;
· перевернуть дерматом ободом вниз и капнуть 2-3 капли масла на
вал 1, в зазор (см. рис. 3.2). Провернуть вал несколько раз.

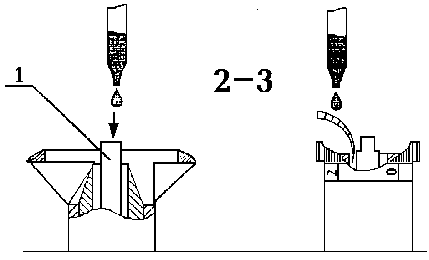

Рис. 3.2. Смазка
4. УСТАНОВКА НОЖА
Для установки ножа необходимо
ослабить винт фиксации 1 (см. рис. 4.1) и поднять планшайбу 2
максимально вверх, вращая механизм установки толщины срезаемого
слоя по часовой стрелке до упора.
Установить фиксатор 3 так, чтобы выступы оси насадки вошли между
выступами на фиксаторе.
Придерживая фиксатор 3 рукой, установить на планшайбу 2 нож 4
и закрепить его винтом 5 с помощью ключа 6. Нож установлен.

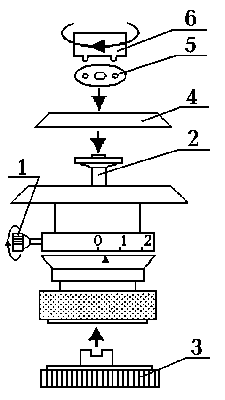

Рис . 4.1
Перед установкой крышки необходимо
опустить нож. Для этого ослабить винт 1 и вращать механизм установки
толщины срезаемого слоя 4 против часовой стрелки до исчезновения
зазора между ножом 2 и ободом 3 (см. рис.4.2)
. Исчезновение зазора контролируется визуально, на просвет. При
этом риска должна совпасть с нулевой отметкой шкалы. Не затягивать
сильно - это может привести к поломке дерматома. Винтом 1 зафиксировать
положение шкалы.
Рис. 4.2.
Для установки крышки необходимо
совместить край обода 1 (см. рис. 4.3) с пазом в крышке 2 и легким
нажатием в направлении А надеть крышку 2. Зафиксировать крышку
2 пружиной 3. Следить, чтобы пружина расположилась точно по центру
крышки.

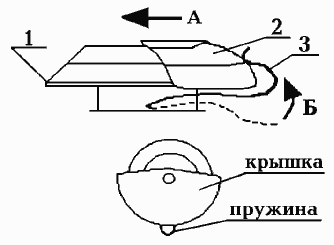

Рис. 4.3.
Крышка установлена. Надевать и
снимать крышку только при отсутствии зазора между ножом и обечайкой.
Для соединения насадки с электроприводом (см. рис. 4.4) необходимо:
·соединить насадку с электроприводом так, чтобы выступы на оси
насадки вошли между выступами оси электропривода, а выступы на
корпусе электропривода - в пазы на корпусе насадки.
·закрутить накидную гайку насадки на резьбу электропривода. Чем
туже затянута гайка, тем выше качество соединения.
Рис. 4.4.
5. ПОДКЛЮЧЕНИЕ К ИСТОЧНИКУ
ПИТАНИЯ И РАБОТА С ДЕРМАТОМОМ
Подсоединить разъем шнура для
подключения инструмента к электроприводу дерматома и плотно закрутить
накидную гайку, это обеспечивает надежное подсоединение инструмента
(см. рис. 5.1).
Рис. 5.1.
Сетевой шнур подсоединить к сети
переменного тока. Перевести переключатель "Сеть" в положение
"1". Инструмент готов к работе.
Для установки толщины срезаемого лоскута ослабить винт 1 (см.
рис.4.1). Шкала механизма регулировки имеет числовые отметки маркированные
0, 1, 2…9. Установка требуемой толщины производится путем совмещения
риски на насадке с нужным делением шкалы. При этом "1"
соответствует зазору между ножом и обечайкой 0,1 мм, "2"
- 0,2 мм и т. д. При этом нужно иметь в виду, что толщина срезаемого
лоскута не равна размеру зазора, а зависит от метода работы врача
(обычно толщина лоскута меньше зазора). Зафиксировать выбранное
значение шкалы, сильно затянув винт.
Включение дерматома производится нажатием на педаль. По окончании
работы выключить дерматом, убрав ногу с педали. Отключить источник
питания от сети.
6. ДЕЗИНФЕКЦИЯ И СТЕРИЛИЗАЦИЯ
Дезинфекция и стерилизация производится
сразу после окончания работы. Отключив источник питания от сети
Снять насадку с электропривода, открутив накидную гайку. Разобрать
насадку как описано в разделе 3 и рис. 3.1.
Детали дерматома, кроме электропривода, дезинфицировать полным
погружением в 1% раствор хлорамина на 30 мин при температуре 18°С.
После дезинфекции насадка и съемные детали должны быть промыты
в проточной воде до полного удаления запаха хлорамина. Затем обработать
в течение 5 мин в моющем средстве "Биолот", или аналогичном,
при помощи ерша, тщательно вымывая остатки тканей и крови из пазов
и углублений. Ополоснуть под проточной водой в течение 1 мин и
высушить в сушильном шкафу при температуре 85°С до полного исчезновения
влаги.
Электропривод, источник питания, педаль и соединительные шнуры
дважды протереть салфеткой, смоченной 1% раствором хлорамина и
отжатой. Интервал между протираниями составляет 10-15 минут. После
дезинфекции наружные поверхности протереть два раза салфеткой,
смоченной в спирте и отжатой.
Стерилизация:
· Параформалиновая камера - все изделия;
· Автоклав - насадка, ножи и приспособления для крепления ножей
(ключи, пружина и т.д.).
7. МЕРЫ ПРЕДОСТОРОЖНОСТИ
-- СМАЗКУ ДЕРМАТОМА ПРОИЗВОДИТЬ
ПОСЛЕ КАЖДОЙ СТЕРИЛИЗАЦИИ.
-- ВСЕ ДЕЙСТВИЯ С ДЕРМАТОМОМ ПРОИЗВОДИТЬ НАД СТОЛОМ С МЯГКИМ ПОКРЫТИЕМ.
-- ОБЕРЕГАТЬ ДЕРМАТОМ ОТ ПАДЕНИЙ И УДАРОВ.
-- НЕ ИСПОЛЬЗОВАТЬ ПРИ МЫТЬЕ ДЕРМАТОМА ЖЕСТКИЕ СКРЕБКИ.
-- ОБЕРЕГАТЬ РЕЖУЩИЕ КРОМКИ ДИСКОВЫХ НОЖЕЙ ОТ МЕХАНИЧЕСКИХ ПОВРЕЖДЕНИЙ.
-- НЕ ИСПОЛЬЗОВАТЬ ЗАТУПИВШИЕСЯ И ПОВРЕЖДЕННЫЕ НОЖИ. СВОЕВРЕМЕННО
ОБРАЩАЙТЕСЬ НА
ПРЕДПРИЯТИЕ-ИЗГОТОВИТЕЛЬ ДЛЯ ПЕРЕЗАТОЧКИ НОЖЕЙ.
-- СТОПОРНЫЙ ВИНТ МЕХАНИЗМА УСТАНОВКИ ТОЛЩИНЫ СРЕЗАЕМОГО ЛОСКУТА
ДОЛЖЕН БЫТЬ ПЛОТНО ЗАТЯНУТ, ИСПОЛЬЗУЙТЕ ВСПОМОГАТЕЛЬНЫЙ ИНСТРУМЕНТ
И ПАЗ НА ГОЛОВКЕ ВИНТА.
-- ТЩАТЕЛЬНО ПРОСУШИВАТЬ НАСАДКУ ПОСЛЕ ДЕЗИНФЕКЦИИ И СТЕРИЛИЗАЦИИ
- ЭТО ПРОДЛИТ СРОК СЛУЖБЫ ПОДШИПНИКОВ.
